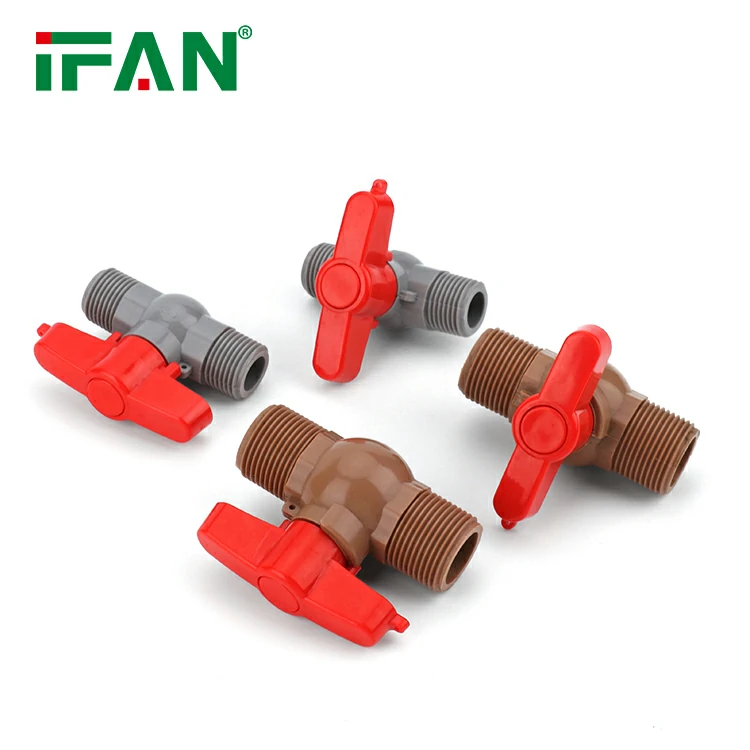

PVC isane kuulkraan

Istme kokkusurumise mõju klapitihendile

Istme kokkusurumine mängib keskset rolli kuulventiilide tihendusomaduste määramisel kõikide materjalide -PVC-st, messingist, roostevabast terasest ja täiustatud polümeeridest. Klapipesale rakendatav surveaste mõjutab seda, kui tõhusalt väldib klapp lekkeid, reguleerib pöördemomenti ja säilitab pikaajalise-talitluse stabiilsuse. Istme kokkusurumise ja klapi jõudluse vahelise seose mõistmine aitab tootjatel optimeerida disainiparameetreid ja tagab, et lõppkasutajad saavad usaldusväärsest vedeliku juhtimisest kasu. Selles artiklis uuritakse, kuidas pesa kokkusurumine mõjutab tihendustõhusust ja klapi üldist käitumist.

1. Klapi disainis istme kokkusurumise mõistmine

Istme kokkusurumine viitab rõhule, mis avaldab klapi tihenduspesa -tavaliselt valmistatud PTFE-st, elastomeeridest või tehisplastist-, kui kuul on paigutatud klapi korpuse sisse. See kokkusurumine loob tihenduskontakti, mis on vajalik vedeliku voolu blokeerimiseks, kui klapp on suletud. Liiga väike kokkusurumine põhjustab ebapiisava tihenduse ja võimaliku lekke, samas kui liigne kokkusurumine võib suurendada pöördemomenti, põhjustada kiiret kulumist või isegi deformeerida istet. Õige tasakaalu saavutamine on klapi optimaalse toimimise jaoks hädavajalik.

2. Tiheda ja usaldusväärse tihendi tagamine

Istme kokkusurumise peamine eesmärk on moodustada lekkevaba tõke-palli ja istme vahele. Õigesti kalibreeritud kokkusurumine võimaldab istmel kohanduda veidi palli pinnaga, luues ühtlase kontaktpinna, mis takistab tõhusalt vedeliku möödavoolu. PVC- ja polümeerventiilide puhul mängib istmematerjalide elastsus olulist rolli tiheduse säilitamisel isegi siis, kui rõhutingimused kõikuvad. Ilma piisava tihendamiseta võivad tekkida mikro-lüngad, mis põhjustavad sisemist leket ja töökindluse vähenemist.

3. Mõju tööpöördemomendile ja kasutajakogemusele

Istme kokkusurumine mõjutab otseselt ventiili avamiseks või sulgemiseks vajalikku pöördemomenti. Suurem kokkusurumine suurendab tavaliselt hõõrdumist kuuli ja istme vahel, mille tulemuseks on töötamise ajal suurem pöördemoment. Kuigi liigne pöördemoment võib muuta käsitsi kasutamise keeruliseks ja tekitada täiturmehhanismidele tarbetut pinget, võib ebapiisav kokkusurumine põhjustada lahtise pöörlemise ja ebaühtlase tihenduse. Tootjate eesmärk on leida tasakaal, mis tagab käepideme sujuva liikumise, säilitades samal ajal tugeva tihendusvõime.

4. Mõju kulumiskindlusele ja ventiili pikaealisusele

Istme ebaõige kokkusurumine on üks levinumaid klapi enneaegse kulumise põhjuseid. Liigne kokkusurumine kiirendab materjali väsimist, mis põhjustab deformatsiooni, pinna hõõrdumist ja pragunemist nii istmes kui kuulis. See kulumine mitte ainult ei kahjusta tihendusvõimet, vaid lühendab ka ventiili üldist eluiga. Vastupidiselt võib ebapiisav kokkusurumine võimaldada vibratsioonil või vedeliku turbulentsil tihenduspinda aja jooksul õõnestada. Istme kokkusurumise täpne juhtimine aitab säilitada ühtlast jõudlust ja pikendab kasutusiga.

5. Rõhu ja temperatuuri mõju istme survele

Vedeliku rõhu ja temperatuuri kõikumised mõjutavad oluliselt istme kokkusurumise käitumist. Kõrge rõhu all võib kuul suruda tugevamini vastu allavoolu asuvat istet, suurendades ajutiselt survet ja parandades tihendamist, kuid potentsiaalselt suurendades pöördemomenti. Kõrgendatud temperatuur võib pehmendada istme materjale -eriti elastomeere-, muutes kokkusurumise dünaamikat ja võib-olla vähendada tihendusvõimet. Kaasaegsed ventiilid kasutavad hoolikalt valitud materjale, nagu PTFE või FKM, mis säilitavad survestabiilsuse laias temperatuuri- ja rõhuvahemikus.

6. Istme kokkusurumise optimeerimine täiustatud tootmise kaudu

Tootjad kasutavad istme geomeetria ja survetaseme optimeerimiseks täppisvormimist, CNC-töötlust ja lõplike elementide analüüsi (FEA). Ideaalse kokkusurumise saavutamiseks on loodud sellised tegurid nagu istme paksus, soone sügavus, kuuli läbimõõdu tolerants ja materjali kõvadus. Kvaliteetsed-klapid sisaldavad ka vedruga-koormatud või ujuva kuuli konstruktsioone, mis reguleerivad survet vastuseks rõhumuutustele, tagades usaldusväärse tihenduse erinevates töötingimustes.

Järeldus

Istme kokkusurumine on kriitiline tegur, mis kujundab tänapäevaste kuulventiilide tihendusjõudlust, pöördemomendi käitumist, kulumiskindlust ja pikaealisust. Õige survetaseme saavutamine võimaldab istmel säilitada pidevat kontakti klapikuuliga, tagades tugeva tihenduse, ilma et see kahjustaks kasutuslihtsust. Kuna klapitehnoloogia areneb edasi, toetuvad tootjad üha enam täppistehnikale ja materjaliteadusele, et optimeerida pesa kokkusurumist ja pakkuda suure jõudlusega-klappe elamu-, tööstus- ja kaubanduslikeks rakendusteks.
